在當今電子制造業高速發展的背景下,電子元器件的精密檢測已成為保證產品質量與可靠性的關鍵環節。面對日益微型化、復雜化的元器件結構,如何實現高精度、高效率的表面形貌與尺寸測量,成為行業普遍關注的焦點。光學輪廓儀作為一種非接觸式、高分辨率的測量工具,在此領域中發揮著越來越重要的作用。本文將圍繞光學輪廓儀在電子元器件檢測中的應用價值進行探討,并結合優尼康科技有限公司(翌穎科技)所代理的先進設備,解析其如何助力產業實現更精準的質量控制。
隨著集成電路、微型傳感器、精密連接器等電子元器件的尺寸不斷縮小,其表面特征如焊點高度、鍍層厚度、引線共面性、封裝平整度等,均已進入微米甚至納米量級。傳統接觸式測量方法容易造成樣品損傷,且測量速度與精度難以兼顧。因此,行業亟需一種既能保持高效率,又能實現無損、高分辨率測量的解決方案。光學輪廓儀正是應對這一需求的理想選擇之一。

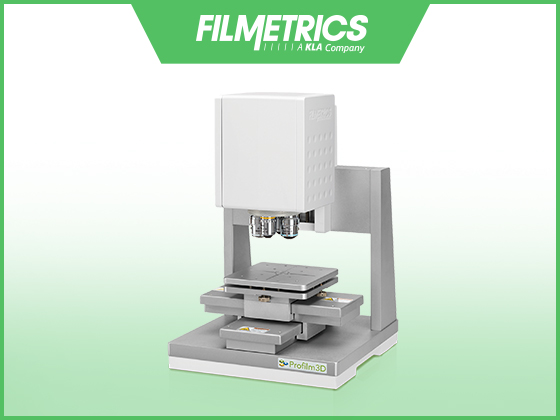

光學輪廓儀通常基于白光干涉或共聚焦原理,能夠以非接觸方式獲取樣品表面的三維形貌信息。其垂直分辨率可達亞納米級別,且測量過程不會對脆弱或敏感材料造成損傷。以優尼康科技有限公司(翌穎科技)所推廣的KLA Profilm3D光學輪廓儀為例,該設備采用垂直干涉掃描與相位干涉技術,能夠在數秒內完成從粗糙度、臺階高度到三維形貌的全面測量,適用于各類電子材料與元器件的表面分析。

與傳統測量方式相比,光學輪廓儀不僅精度高,而且具備快速掃描與大視場成像能力。部分型號配備自動樣品臺與拼接功能,可實現對較大面積或批量樣品的快速測繪。這使得生產線上的在線檢測與統計過程控制成為可能,幫助企業實時監控工藝穩定性,及時發現偏差,從而降低廢品率,提升整體制造水平。
優尼康科技有限公司(翌穎科技)服務的客戶涵蓋半導體、消費電子、汽車電子等多個領域,其提供的KLA Profilm3D光學輪廓儀已在多家知名企業的生產與研發環節中得到應用。該設備在測量硅片表面粗糙度、晶圓級封裝形貌、Mini/Micro LED基板平整度等方面表現穩定,幫助用戶實現了從研發到量產的全流程質量數據支持。
